Wind lidar je prístroj, ktorý využíva laserovú technológiu na meranie rýchlosti a smeru vetra (Lidar Wind Measurement). Meria rýchlosť a smer vetra vyslaním laserového lúča a prijatím odrazeného laserového signálu.
Wind lidar má vlastnosti vysokej presnosti, vysokej citlivosti a silného výkonu v reálnom čase a je široko používaný v meteorológii, letectve, monitorovaní životného prostredia a ďalších oblastiach.

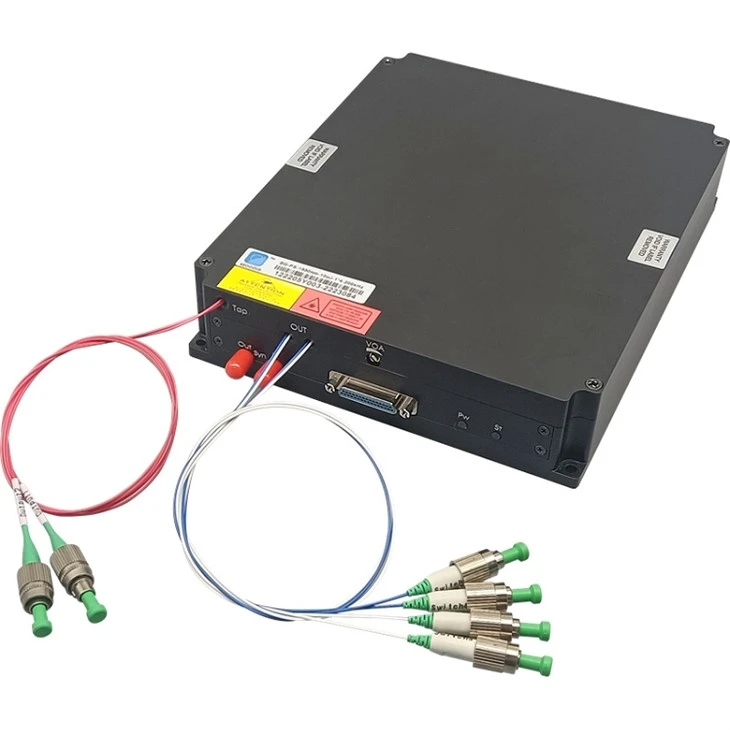

Na požiadanie zákazníka môžeme ponúknuť 1550nm lidarový modul.
Optické špecifikácie
|
Parameter |
Min |
Napíšte. |
Max |
Jednotka |
Poznámka |
|
|
Pracovný režim |
Externý spúšťač |
|||||
|
Pracovná vlnová dĺžka |
1547 |
1550 |
1553 |
Nm |
||
|
Laser |
Šírka pulzu |
2 |
- |
5 |
Ns |
Predvolená hodnota: 5ns |
|
Opakovaná frekvencia |
0.1 |
- |
1 |
Mhz |
Predvolená hodnota: 144 kHz |
|
|
Priemerný výstupný výkon |
0.72 |
- |
- |
W |
Poznámka1 |
|
|
Pulzný špičkový výkon |
1 |
- |
- |
KW |
Poznámka1 |
|
|
Jitter oneskorenia svetla |
100 |
150 |
200 |
Ps |
Poznámka1 |
|
|
Luminiscencia oneskorená |
100 |
150 |
200 |
Ns |
Poznámka1 |
|
|
Polarizácia |
Náhodný |
|||||
Poznámka 1:@Typické pracovné podmienky: opakovacia frekvencia 144 kHz, šírka impulzu 5ns, 25 stupňov, priemerný výkon nad 0,72W, špičkový výkon impulzu nad 1kW.
Pracovné prostredie
|
Parameter |
Min |
Napíšte. |
Max |
Jednotka |
Poznámka |
|
Rozsah pracovnej teploty |
-40 |
- |
85 |
stupňa |
Teplota puzdra |
|
Rozsah skladovacích teplôt |
-40 |
- |
105 |
stupňa |
|
|
Spôsob chladenia |
Odvádzajte teplo cez spodnú časť modulu |
||||
Elektrické špecifikácie
|
Parameter |
Min |
Napíšte. |
Max |
Jednotka |
Poznámka |
|
Typ elektrického rozhrania |
MOLEX 505567- 1281 |
||||
|
Úroveň komunikácie |
LVTTL |
||||
|
Vstupné napätie |
9 |
12 |
13 |
VDC |
|
|
Spotreba energie |
- |
- |
22 |
W |
|
Mechanická štruktúra
Poznámka:Horný povrch (bez montážneho očka) musí byť chladený chladičom. Ak nie sú zabezpečené dobré podmienky chladenia, produkt môže zlyhať. Elektrické rozhranie je prilepené vo vnútri modulu, aby sa zabránilo úniku svetla.
Typ konektora
|
Nie |
názov |
Nehnuteľnosť |
Popis |
|
1 |
GND |
Moc |
Zem |
|
2 |
GND |
Moc |
Zem |
|
3 |
+12V |
Moc |
Sila pozitívna |
|
4 |
+12V |
Moc |
Sila pozitívna |
|
5 |
TX |
Výkon |
LVTTL, výstupný signál sériovej komunikácie |
|
6 |
RX |
Vstup |
LVTTL, sériový komunikačný vstupný signál |
|
7 |
Spúšťač_N |
Vstup |
LVDS, spúšťanie synchrónneho signálu diferenciálneho vstupu záporné, spúšťanie vzostupnej hrany |
|
8 |
Spúšťač_P |
Vstup |
LVDS, spúšťanie synchrónneho signálu diferenciálneho vstupu kladné, spúšťanie vzostupnej hrany |
|
9 |
Čerpadlo Povoliť |
Vstup |
LVTTL vstup, spínač aktivácie čerpadla; 1: pumpa na;0: pumpa vypnuté. |
|
10 |
Povoliť modul |
Vstup |
LVTTL vstup, vypínač modulu; 1: Zapnutie modulu;0: Vypnutie modulu. |
|
11 |
Reset modulu |
Vstup |
Vstup LVTTL;0: Resetovanie modulu. |
|
12 |
Stav čerpadla |
Výkon |
výstup LVTTL; 1: Zapnite pumpu. 0: Odčerpajte. |
Pigtail
|
Položka |
technické údaje |
|
Typ vlákna |
SMF-28E ultra 900um trubica |
|
Dĺžka pigtailu |
500 mm ± 10 mm |
|
Farba vlákna |
čierna |
|
Vláknový konektor |
LC/PC |
